美國ALLEGRO型號A1150，A1152，A1153，A1155，A1156，A1157和A1158：斬波穩定的雙線霍爾效應開關

美國ALLEGRO型號A1150，A1152，A1153，A1155，A1156，A1157和A1158包括一系列雙線，單極霍爾效應開關，這些開關經過工廠調整，可優化磁開關點精度。這些器件采用Allegro?先進的BiCMOS晶圓制造工藝生產，該工藝采用專利的高頻，4相斬波穩定技術。該技術在整個工作溫度范圍內實現磁穩定性，并消除了暴露于惡劣應用環境的單個霍爾元件的器件固有的偏移。

A115x系列具有多種汽車應用。這些包括感應座椅軌道位置，安全帶扣環存在，引擎蓋/行李箱鎖定和換檔選擇器位置。

雙線單極開關在成本敏感的應用中特別有利，因為與傳統的集電極開路輸出開關相比，它們需要少一根導線用于操作。此外，系統設計人員固有地獲得診斷，因為總是有輸出電流流動，這應該是兩個窄范圍中的任何一個。不在這些范圍內的任何電流水平表示故障狀況。

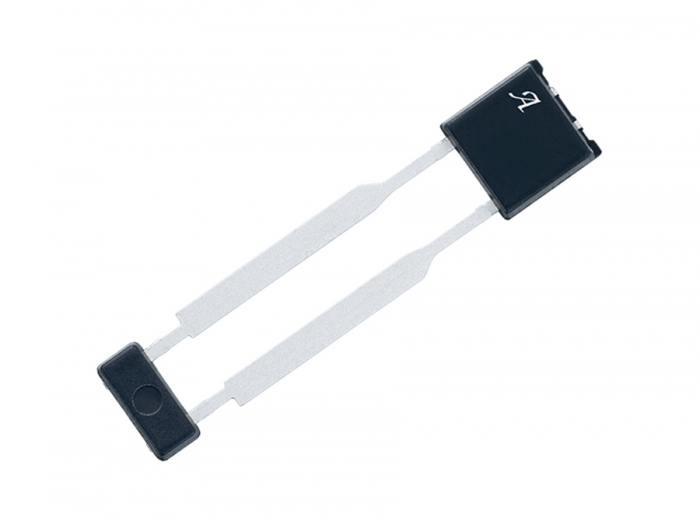

所有家庭成員均提供三種套餐。LH是一款SOT-23W型，微型，薄型封裝，適用于表面貼裝應用。UA是一款3引腳超小型單列直插式封裝（SIP），用于通孔安裝。UB是一款2引腳超小型單列直插式封裝（SIP），用于通孔安裝。所有三種封裝均不含鉛（Pb），采用100％霧錫電鍍引腳框架。

主要特點

• AEC-Q100汽車合格

• 高速，4相斬波穩定

• 整個溫度范圍內的低開關點漂移

• 對熱和機械應力的敏感性低

• 片上保護

• 供應瞬態保護

• 反向電池保護

• 板載穩壓器

• 3至24 V操作

• 固態可靠性

• 強大的EMC和ESD性能

• 通過使用專有的40 V鉗位結構，行業領先的ISO 7637-2性能

• 擴展的工作環境溫度范圍，-40°C至150°C

• UB封裝選項，集成0.1μF旁路電容

• -F選項：出廠設定溫度系數（TC），用于鐵氧體磁鐵

• A1150LLHLT-T  A1150LLHLX-T  A1150LUA-T  A1152LLHLX-T  A1152LUA-T   A1152LUB-T A1152LUBLU-FT A1152LUBLU-T   A1153LLHLT-FT   A1153LLHLX-FT   A1153LLHLX-T  A1153LUA-T  A1153LUBTN-FT A1153LUBTN-T A1155LUBLU-FT   A1155LLHLX-T   A1155LUA-T   A1155LUBLU-T  A1155LUBTN-FT A1155LUBTN-T A1156LLHLX-T A1156LUA-T A1156LUB-T A1156LUBTN-FT A1156LUBTN-T A1157LLHLT-T A1157LLHLX-T A1157LUA-T A1158LLHLT-T A1158LLHLX-T   A1158LUA-T
