美國ALLEGRO型號A1391，A1392，A1393和A1395：具有三態輸出和用戶可選睡眠模式的Micro Power 3 V線性霍爾效應傳感器IC

A139x系列線性霍爾效應傳感器集成電路（IC）提供的電壓輸出與施加的磁場成正比。在放大之前，典型霍爾效應IC的靈敏度（以mV / G為單位）與流經IC內霍爾效應傳感器元件的電流成正比。在許多應用中，使用霍爾效應傳感器IC很難獲得足夠的靈敏度水平，而不會消耗超過3 mA的電流。通過添加用戶可選擇的睡眠模式，A139x將電流消耗降至25μA以下。這使得這些設備非常適合電池供電的應用，例如：手機，數碼相機和便攜式工具。最終用戶可以通過向邏輯電平信號施加邏輯電平信號來控制A139x的電流消耗睡眠針。在睡眠模式期間，器件的輸出無效（高阻模式）。高阻抗輸出功能允許將多個A139x霍爾效應器件連接到單個A / D轉換器輸入。

這些器件的靜態輸出電壓是施加到器件VREF引腳的比例電源參考電壓的50％標稱值。器件的輸出電壓相對于SUPPLY引腳不是比例式的。

盡管A139x的電路功耗很低，但生產高精度線性霍爾效應IC所需的功能并未受到影響。每個BiCMOS單片電路都集成了霍爾元件，改進的溫度補償電路，以降低霍爾元件的固有靈敏度漂移，小信號高增益放大器和專有的動態偏移消除電路。生產線末端，后期封裝，工廠編程允許精確控制器件靈敏度和偏移。

A1391,A1392,A1393,A1395主要特點

• 睡眠模式下的高阻抗輸出

• 兼容2.5至3.5 V電源

• 在活動模式下功耗為10 mW

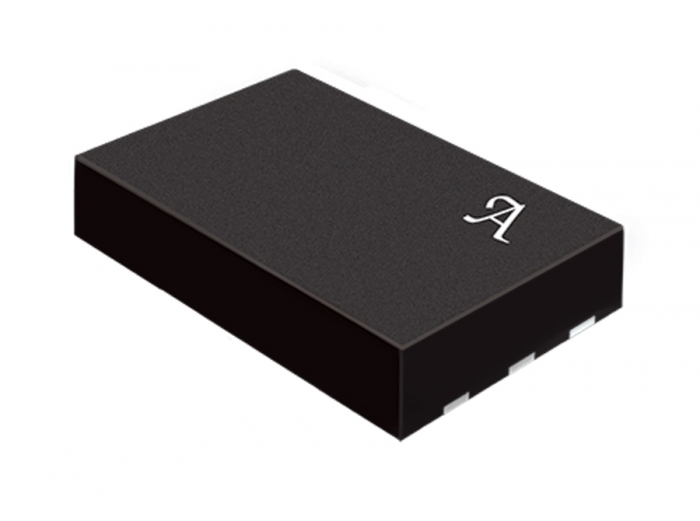

• 微型MLP包

• 比例輸出與比例電源參考電壓（VREF引腳）成比例

• 溫度穩定的靜態輸出電壓和靈敏度

• 寬環境溫度范圍：-20°C至85°C

• ESD保護大于3 kV

• 固態可靠性

• 最終測試時的預設靈敏度和偏移

• A1391SEHLT-T    A1392SEHLT-T    A1393SEHLT-T    A1395SEHLT-T
