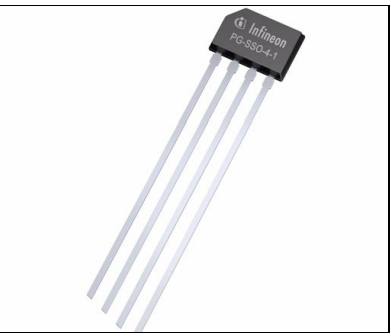

infineon英飛凌TLE4966L

帶有方向檢測功能的高精度霍爾效應開關

特征

?2.7 V至24 V電源電壓操作

?使用非穩壓電源進行操作

?磁性開關點的高靈敏度和高穩定性

?通過主動誤差補償對機械應力具有很高的抵抗力

?電池反接保護（-18 V）

?出色的溫度穩定性

?最高溫度可達195°C，無損壞

?低抖動（典型值為1 μs）

?數字輸出信號

?雙極版

?2個霍爾探頭之間的出色匹配

?霍爾板距離1.45毫米

?方向和速度信息

?方向信號在速度信號之前切換

功能說明

TLE4966L是專為高精度應用而設計的集成電路雙霍爾效應傳感器。 通過有源補償電路和片上斬波器技術，可以實現精確的磁性開關點和高溫穩定性。 IC為每個磁極對在Q2處提供速度信號，并在Q1處提供速度信息之前的方向信息。
