美國ALLEGRO型號ACS71240汽車級霍爾效應電流傳感器ic芯片
美國ALLEGRO型號ACS71240：汽車級，電流隔離式電流傳感器IC，采用小尺寸薄型封裝，具有共模場抑制和過流檢測功能
ACS71240系列符合汽車AEC-Q100標準的單片霍爾效應電流傳感器IC與流行的Allegro ACS711系列電流傳感器IC相比，具有新一代的改進。這些改進包括對雜散磁場的輸出信號抗擾度（由相鄰電機或載流導線產生），改善的輸出信號精度（<+/- 1.5％典型值）和輸出信號對噪聲電源電壓軌的抗擾度。該器件還具有專用的快速過流故障輸出，典型響應時間為1.5 us。這種快速故障輸出提供了一種檢測短路事件的簡單方法，可防止逆變器，電機或其他開關電力電子應用中的MOSFET或IGBT損壞。

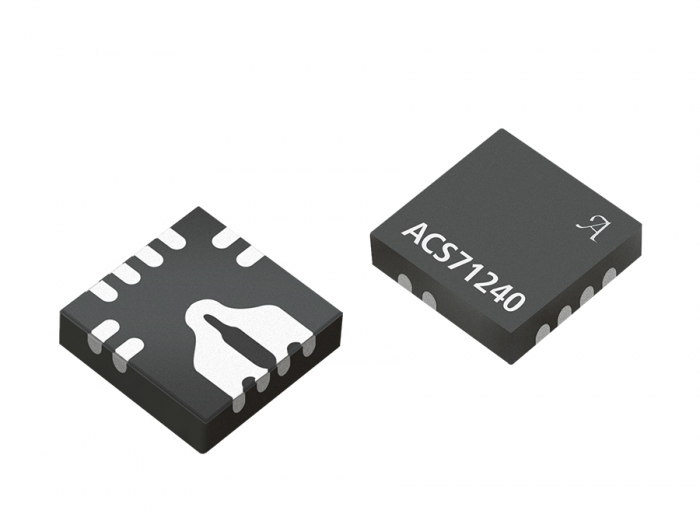

ACS71240提供兩種非常小的封裝選項，每種封裝都提供不同級別的電流隔離。這款纖巧的3mm x 3mm可濕性側面QFN封裝可用于高達120VDC的電壓軌，并可實現零PPM汽車應用所需的焊點檢測。標準尺寸的SOIC8封裝通過UL認證，具有2400VRMS的隔離度，工作電壓為420VDC或297VRMS。
ACS71240系列旨在替代需要小尺寸單片傳感器解決方案的應用中的分流電阻，運算放大器，電流互感器和電壓隔離器。這些完全集成的解決方案通過消除需要印刷電路板面積的分立元件，降低了電流檢測的總體成本。傳感器可用于5V或3.3V電源。
ACS71240主要特點
AEC-Q100合格
差分霍爾傳感抑制共模雜散磁場
工廠可編程跳閘范圍為滿量程電流的50％至200％的過流故障
非比例輸出可提供對嘈雜電源的抗擾度
電隔離：
QFN封裝：120VDC工作電壓
SOIC8封裝：UL認證為2400VRMS，工作電壓為420VDC或297VRMS
降低功率損耗：
QFN封裝的內部導體電阻為0.6mΩ
SOIC8封裝上的1.2mΩ內部導體電阻
集成屏蔽幾乎消除了從電流導體到芯片的電容耦合，極大地抑制了由于高dv / dt瞬變引起的輸出噪聲
輸出電壓與AC或DC電流成比例
高帶寬120 kHz模擬輸出，可在控制應用中實現更快的響應時間
工廠調整的靈敏度和靜態輸出電壓可提高精度
3.3和5 V單電源供電
小尺寸，薄型QFN和SOIC8封裝，適用于空間受限的應用
ACS71240零件號
ASEK71240EXB-010B3 ASEK71240EXB-030B3 ASEK71240EXB-050U5
ASEK71240LLC-10B3 ASEK71240LLC-30B3 ASEK71240LLC-50U5
ACS71240KEXBLT-010B3 ACS71240KEXBLT-010B3-115 ACS71240KEXBLT-030B3
ACS71240KEXBLT-050U5 ACS71240LLCBTR-010B3 ACS71240LLCBTR-030B3
ACS71240LLCBTR-045B5 ACS71240LLCBTR-050U5
