Diodes美臺AH3781具有電源和輸出引腳鉗位，反向電壓保護和電流限制的高壓高靈敏度霍爾效應鎖存器

Diodes美臺AH3781是一款具有內部上拉電阻的高壓高靈敏度霍爾效應鎖存IC，設計用于在工業和消費類家用電器和個人護理應用中對無刷直流電動機，流量計，線性編碼器和位置傳感器進行換向。為了支持各種苛刻的應用，該設計已經過優化，可以在3.0V至28V的電源范圍內工作。憑借斬波器穩定的架構和內部帶隙調節器為內部電路提供溫度補償電源，AH3781在整個工作范圍內提供了可靠的解決方案。為了增強耐用性和保護性，該器件具有反向阻斷二極管，電源上帶有齊納鉗位。輸出具有電流限制和齊納鉗位。

內部上拉輸出可以用足夠強度的南極接通，而用足夠強度的北極關斷。當垂直于零件標記表面的磁通密度（B）大于操作點（Bop）時，輸出打開（拉低）。輸出保持鎖存，直到磁通密度反轉并變得低于釋放點（Brp）。

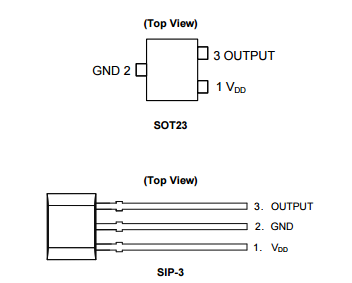

AH3781采用行業標準SOT23和SIP-3封裝。

型號 AH3781-P-A   AH3781-P-B  AH3781-SA-7 數量3,000 /卷帶式

應用

無刷直流電動機換向

每分鐘轉數（RPM）測量

流量計

角度和線性編碼器和位置傳感器

消費類家用電器，辦公設備和工業應用中的非接觸式換向，速度測量和角度位置感應/分度

特征

雙極閂鎖操作（南極：打開，北極：關閉）

3.0V至28V工作電壓范圍

高靈敏度：Bop和Brp典型值為+ 25G和-25G

具有電流限制的單漏極開路輸出

斬波穩定設計提供

出色的溫度穩定性

最小開關點漂移

增強抗壓力能力

良好的抗射頻干擾能力

電源上的反向阻塞二極管和齊納鉗位

-40°C至125°C的工作溫度

ESD（HBM）＞ 6kV

行業標準SOT23和SIP-3封裝

完全無鉛且完全符合RoHS

不含鹵素和銻。 “綠色”設備
