melexis邁來芯MLX90373第三代三軸旋轉和線性位置傳感器IC PSI5輸出

melexis邁來芯MLX90373是一種單片傳感器，對應用于IC的通量密度的三個分量（即BX，BY和BZ）敏感。這使具有正確磁路的MLX90373能夠解碼在其附近移動的任何磁體的絕對位置（例如，從0到360度的旋轉位置或線性位移）。 MLX90373在電源線上提供2線制PSI5（外圍傳感器接口5）輸出協議。該協議與v1.3和v2.1 PSI5規范兼容。

特點和優點

三軸霍爾技術。

片上信號處理可實現可靠的絕對位置檢測。

ISO26262 ASIL-C安全元素脫離上下文（SEooC）。

可編程的測量范圍。

可編程線性傳遞特性（多點4或8點或分段智能線性17或32點）。

2線PSI5協議（v1.3和v2.1）。

48位ID號選項。

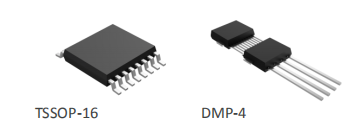

雙芯片（完全冗余）-TSSOP-16封裝（RoHS）。

無PCB DMP-4封裝（RoHS）。

對雜散場的魯棒性。

應用實例

絕對旋轉位置傳感器。

絕對線性位置傳感器。

踏板位置傳感器。

節氣門位置傳感器。

行駛高度位置傳感器。

方向盤位置傳感器。

油位傳感器。

非接觸式電位器。

型號

413-MLX90373KVS-ABA-300-SP-ND           413-MLX90373KGO-ABA-300-SP-ND

413-MLX90373KVS-ABA-308-SP-ND           413-MLX90373KVS-ABA-108-SP-ND

413-MLX90373KVS-ABA-100-SP-ND
