melexis邁來芯MLX90340第 III 代絕對位置傳感器 IC

melexis邁來芯MLX90340是一種單片傳感器IC，它對正交且平行于IC表面施加的通量密度敏感。 MLX90340對應用于IC的通量密度的三個分量（即Bx，By和Bz）敏感。這樣，具有正確磁路的MLX90340即可解碼任何移動磁體的絕對位置（例如，從0到360度的旋轉位置或線性位移，行程-圖2）。它可以設計新一代的非接觸式位置傳感器，這在重型和工業應用中都是經常需要的。 MLX90340報告與可編程線性霍爾傳感器兼容的可編程比例模擬輸出信號。通過編程，MLX90340還提供了數字PWM（脈沖寬度調制）輸出特性。

特點和優點

三軸霍爾技術

片上信號處理可實現可靠的絕對位置檢測

具備ASIL-A功能的安全元素（SEooC）

 可編程測量范圍

可編程的線性傳遞特性（多點4或部分Wise-Linear 17）

可選模擬（比例）或PWM輸出

12位分辨率-10位熱精度

48位ID號選項

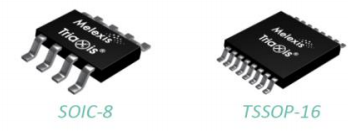

單芯片–符合RoHS的SOIC-8封裝

雙模（全冗余）–符合RoHS的TSSOP-16封裝

 應用實例

絕對旋轉位置傳感器

絕對線性位置傳感器

非接觸式電位器

型號

MLX90340SDC-AAA-400-SP-ND        MLX90340SDC-AAA-100-SP-ND

MLX90340SDC-AAA-000-SP-ND        MLX90340SDC-AAA-300-SP-ND

MLX90340SDC-AAA-200-SP-ND        MLX90340EDC-AAA-000-SP-ND

MLX90340EDC-AAA-100-SP-ND        MLX90340EDC-AAA-300-SP-ND

MLX90340EDC-AAA-400-SP-ND        MLX90340EDC-AAA-200-SP-ND

MLX90340LDC-AAA-000-SP-ND        MLX90340LGO-AAA-000-SP-ND

MLX90340SDC-AAA-000-RE-ND        MLX90340SDC-AAA-100-RE-ND

MLX90340SDC-AAA-200-RE-ND        MLX90340SDC-AAA-300-RE-ND

MLX90340SDC-AAA-400-RE-ND        MLX90340EDC-AAA-000-RE-ND

MLX90340EDC-AAA-100-RE-ND        MLX90340EDC-AAA-200-RE-ND

MLX90340EDC-AAA-300-RE-ND        MLX90340EDC-AAA-400-RE-ND

MLX90340LDC-AAA-000-RE-ND        MLX90340LGO-AAA-000-RE-ND
