megntek麥歌恩微電子MT1401-EN是采用BCD技術生產的閂鎖型霍爾效應傳感器IC系列，具有高性能和高可靠性。該集成電路內部包括一個電壓調節器，可用在2.8V至24V的電源電壓下運行，一個小信號放大器，具有動態失調消除功能的霍爾傳感器，一個施密特觸發器和一個具有過流保護功能的開漏輸出。它具有溫度補償技術，可使磁開關點在很寬的溫度范圍內保持穩定。其他關鍵功能，例如反向電源電壓保護，輸出過電流

超過±6KV（HBM）的保護和ESD電平使該IC非常堅固且具有容錯能力，這在要求苛刻的應用環境（例如汽車）中非常重要。其極低的工作電源電壓2.8V也使與電源引腳串聯的外部電阻成為可能，從而為來自電源的高電壓瞬變提供了更大的保護?；魻栃狪C設計用于響應交替的南極和北極。當磁通密度（B）大于工作點（BOP）時，輸出打開（Low）。輸出保持穩定，直到磁通密度（B）小于釋放點（BRP）為止，在該點它關閉（High）。

特點和優點

BCD技術

電磁開關類型：閂鎖

寬工作電壓范圍：

供電電壓2.8?24V

規定工作溫度

范圍：-40?℃150℃

高磁敏度

BOP = 24Gauss，BRP = -24Gauss（典型值）

高ESD等級

反向電源保護

過流保護

符合RoHS

2011/65 / EU

應用領域

汽車，家電，工業

直流風扇，電動工具

電磁編碼器

水流量傳感器

零件編號說明

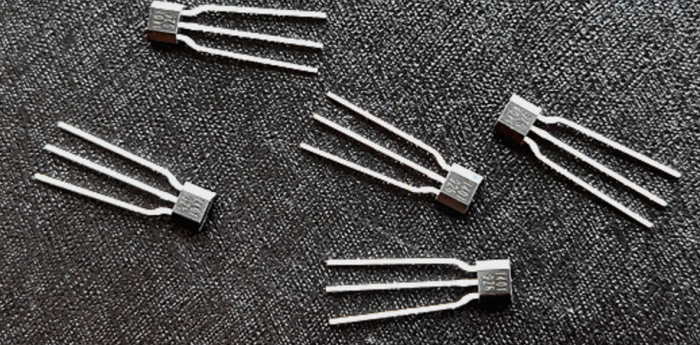

MT1401A-ZH扁平TO-92包裝，大包裝（1000個/袋）

MT1401A-T-EN扁平TO-92封裝，徑向引線，散裝（1000個/袋）

MT1401AT-EN SOT-23包裝，卷帶包裝（3000pcs / bag）

MT1401BT-EN SOT-89B包裝，卷帶包裝（1000個/袋）

MT1401ET-ZH SOT-23（薄型）包裝，卷帶包裝（3000pcs /袋）
