megntek麥歌恩微電子MT1101固態開關霍爾ic

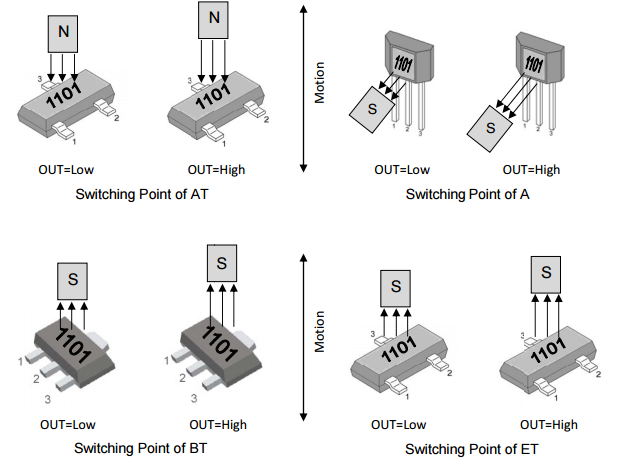

采用CMOS技術生產的MT1101系列?；魻朓C內部包括一個片上霍爾電壓發生器，一個可在3.0至18V的電源電壓下工作的穩壓器，溫度補償電路，小信號放大器，帶有動態失調消除系統的霍爾傳感器，施密特觸發器和一個漏極開路它們旨在響應一個極點：北方（AT）或南方（A，BT和ET）。當磁通密度（B）大于工作點（BOP）時，輸出將打開（低），而磁通密度（B）小于釋放點（BRP），然后關閉（高） MT1101系列可為客戶提供各種封裝：用于表面安裝的SOT-23 / SOT-89B和用于通孔安裝的扁平TO-92。所有包裝均符合RoHS。

MT1101特點和優點

CMOS技術

磁性類型：單極

寬工作電壓范圍：電源電壓3.0?18V

額定工作溫度范圍：–40℃?125℃

高磁敏度

BOP = 35Gauss，BRP = 25Gauss（典型值）

更低的功耗

電源電流<3mA（典型值）

無鉛封裝扁平的TO-92，SOT-23，SOT-89B

高ESD等級

開漏輸出

符合RoHS

2011/65 / EU

MT1101應用領域

家用電器，工業

速度檢測

位置檢測

磁性編碼器

固態開關

接近開關

水流量傳感器

MT1101零件編號說明

MT1101A扁平TO-92包裝，大包裝（1000個/袋）

MT1101A-T TO-92扁平包裝，徑向引線，散裝（1000個/袋）

MT1101AT SOT-23封裝，卷帶包裝（3000pcs / bag）

MT1101BT SOT-89B包裝，卷帶包裝（1000pcs / bag）

MT1101ET SOT-23（薄型）封裝，卷帶包裝（3000pcs /袋）
