臺灣MST美加電子科技MH361單線圈無刷直流風扇單芯片霍爾元件

MH361是帶有霍爾傳感器的輸出驅動器，用于單線圈無刷直流風扇和電動機。除磁傳感器外，該器件還包括一個放大器，該放大器放大霍爾電壓，施密特觸發器以提供開關滯后作用，一個雙向驅動器用于吸收和驅動大電流負載。它還包括轉子鎖定保護，自動重啟和熱保護。將器件置于可變磁場中，如果磁通密度大于Bop，則引腳DO將變?yōu)橄鲁?，而引腳DOB將變?yōu)轵寗印１３衷撦敵鰻顟B(tài)，直到磁通密度反轉并降到Brp以下，然后使DO旋轉驅動而DOB下降。MH361的額定工作溫度為–40°C至125°C。 K溫度范圍。該套件可提供針對大多數應用的磁優化解決方案。封裝VK是用于通孔安裝的四引腳超小型SIP。還集成了熱關機功能，以提供更好的保護。軟件包類型為無鹵素版本，已通過第三方實驗室的驗證。

MH361特點和優點

單芯片霍爾傳感器解決方案

單橋H橋輸出

鎖定轉子停機和自動重啟

2mA工作電流

-40℃至125℃的工作環境溫度

3.8V至20V工作電壓

平均300mA輸出灌電流

熱關斷

符合RoHS標準2011/65 / EU和無鹵素

MH361應用領域

單線圈無刷直流電動機

單線圈無刷直流風扇

MH361型號

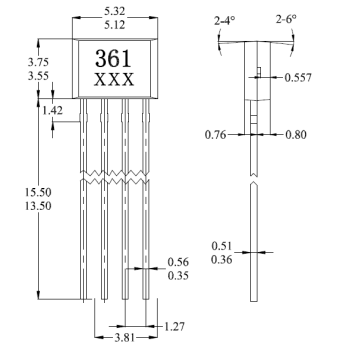

MH361KVK K(-40℃ to + 125℃) VK (4-pin TO-92S)

MH361EVK E(-40℃ to + 85℃) VK (4-pin TO-92S)
